GT Notch Inserts

TRIANGULAR TOOLHOLDERS

Example GT Notch Insert
STVO External
Triangular Threading & Grooving
All Grades & Materials
All Sizes

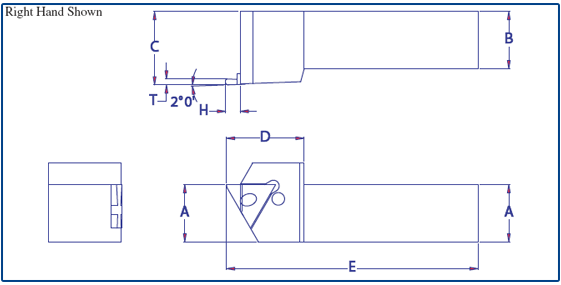

GT Notch CAD Drawing

HOLDER ORDER
REFERENCE

A

B

C
D
E
H
T
INSERT REF
STVO R/L 2525-4
25
25
32
32.0
150
5.0
4.76
TNMC 43-NG
R/L-2°
STVO R/L 3225 -4
32
25
32
32.0
170
STVO R/L 2525-5
25
25
32
33.8
150
7.0
6.35
TNMC 54-NG
R/L-2°
STVO R/L 3225-5
32
25
32
33.8
170
STVO R/L 3225-64
32
25
38
41.0
150
9.6
9.52
TNMC 64-NG R/L-2°
STVO R/L 3232-66
32
32
38
41.0
170
TNMC 66-NG R/L-2°

For use with On-Edge Triangular TNMC style forming & grooving inserts. 2° offset allows grooving up to a shoulder.



Example GT Notch Insert
STHO Internal
Triangular Threading & Grooving
All Grades & Materials
All Sizes

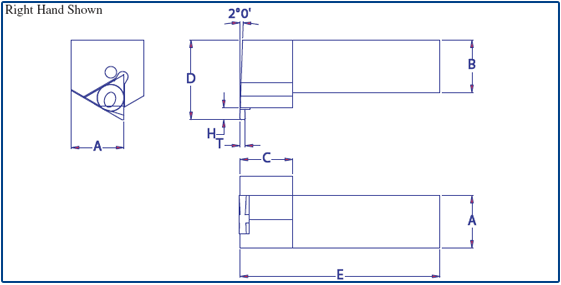

GT Notch CAD Drawing

HOLDER ORDER
REFERENCE

A

B

C
D
E
H
T
INSERT REF
STHO R/L 2525-4
25
25
32
37.8
150
5.0
4.76
TNMC 43-NG
R/L-2°
STHO R/L 3225 -4
32
25
32
37.8
170
STHO R/L 2525-5
25
25
32
39.6
150
7.0
6.35
TNMC 54-NG
R/L-2°
STHO R/L 3225-5
32
25
32
44.0
170
STHO R/L 3225-64
32
25
38
44.0
150
9.6
9.52
TNMC 64-NG R/L-2°
STHO R/L 3232-66
32
32
38
44.0
170
TNMC 66-NG R/L-2°

For use with On-Edge Triangular TNMC style forming & grooving inserts. 2° offset allows grooving against shoulder.



View Triangular Inserts...

View Triangular Special Inserts...
